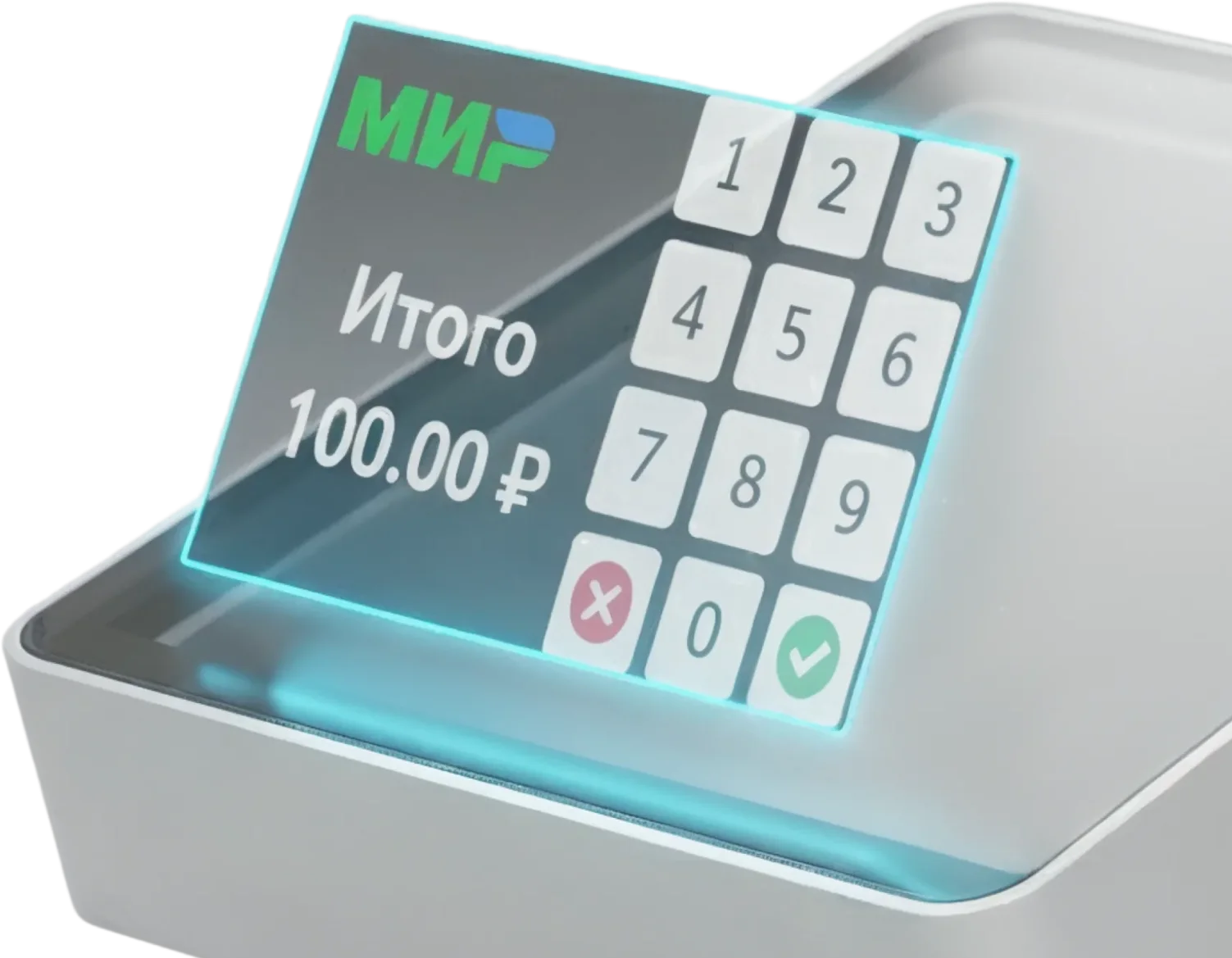

Проецирует изображение в воздухе без очков или экранов, реагирующее на прикосновения. Подходит для медицины, ритейла, образования и интерфейсов самообслуживания

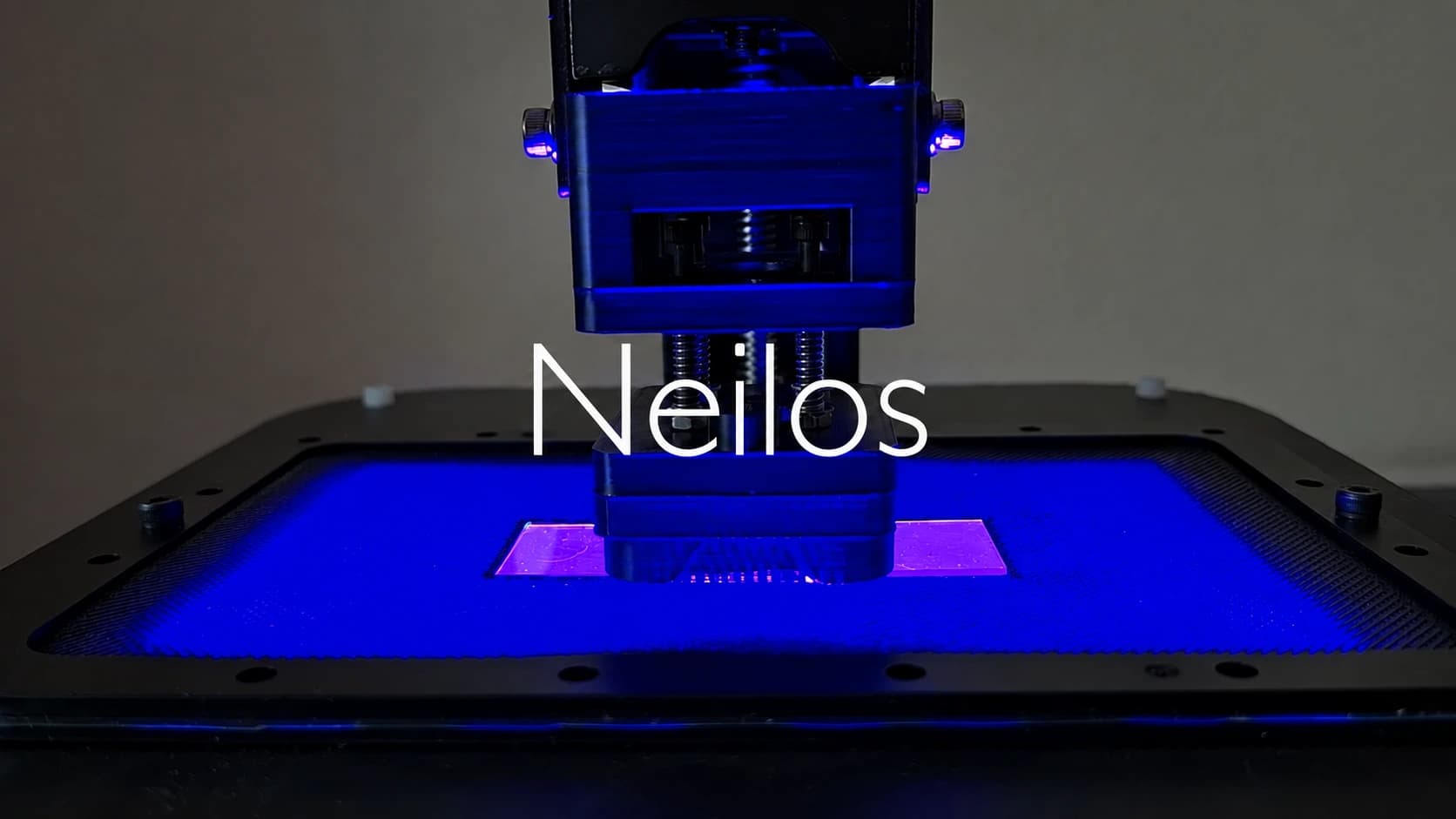

Компактная установка для копирования микро- и наноструктур с высокой точностью. Поддерживает термическое и УФ-отверждение, что обеспечивает совместимость с широким спектром материалов. Используется в фотонике, биотехнологиях и для опытно-конструкторских задач
Программная платформа для моделирования оптических и фотонных систем. Совмещает методы геометрической и волновой оптики, позволяя проектировать дисплеи, линзы, наноструктуры и голографические элементы. Подходит как для инженерных компаний, так и для исследовательских лабораторий
Создали высокоточную лазерную систему, способную автоматически обнаруживать трещины в тележках и колесных парах грузовых вагонов в режиме 24/7, без выемки деталей и остановки процессов
“Проект отличался высокой инженерной сложностью, но специалисты «Фотоники» блестяще справились с задачей. Мы получили современную, надежную и технологичную систему диагностики. Компания заслуживает самых высоких рекомендаций.”
— Генеральный директор
Расскажите о вашей задаче
Свяжитесь с нами
Значимость проекта
От имени нашей организации выражаю искреннюю благодарность ООО «Фотоника.Тех» за профессиональное выполнение комплекса работ по созданию и испытанию составных частей диагностического модуля для выявления трещин в тележках и колесных парах грузовых вагонов.
Проект отличался высокой технической сложностью, требовал глубокого понимания специфики отрасли, точности инженерных решений и строгого соблюдения регламентов. Команда «Фотоники» продемонстрировала высокий уровень компетентности на всех этапах работы: от разработки архитектуры решения до проведения испытаний.
Отдельно отмечу:
инициативность и инженерную смелость специалистов, которые предложили оптимальные технические решения поставленных задач;
ответственность и прозрачность, проявленные при согласовании критически важных решений и сроков;
профессионально разработанное программное обеспечение, полностью соответствующее требованиям и интегрируемое в роботизированные комплексы;
В результате мы получили современную, надежную и технологичную систему, которая отвечает нашим производственным задачам, требованиям отрасли и уровню инноваций, на который мы ориентируемся. ООО «Фотоника.Тех» зарекомендовала себя как надежный партнёр, способный выполнять проекты высокой сложности в установленные сроки и с отличным качеством. Мы рассчитываем на дальнейшее сотрудничество и готовы рекомендовать «Фотонику» как одного из сильнейших исполнителей в области лазерной диагностики и роботизированных систем.
— Генеральный директор
Этот проект стал важным шагом к цифровизации и автоматизации процессов технического контроля на железнодорожном транспорте. Разработанная система существенно снижает человеческий фактор, ускоряет диагностику и улучшает безопасность перевозок.
Результат
В результате заказчик получил:
высокоточную автоматизированную систему диагностики критически важных деталей грузовых вагонов;
работоспособный комплекс лазерного контроля, адаптированный для работы 24/7 и совместимый с роботизированными платформами;
подтверждение эффективности решений в ходе испытаний.
Система обеспечивает выявляемость трещин на уровне не ниже показателей работы осмотрщиков-ремонтников, согласно отраслевым требованиям заказчика
Испытания
Для подтверждения работоспособности системы мы провели полный цикл лабораторных испытаний на боковых рамах и колесах с заводскими дефектами, предоставленными заказчиком.
В ходе испытаний определялись:
минимальные, максимальные и рекомендованные скорости диагностики;
точность обнаружения дефектов;
оптимальные алгоритмы обработки сигналов.
Испытания подтвердили возможность использования лазерной системы для обнаружения трещин
Решение
1. Лазерные модули диагностики
Система включала два специализированных модуля:
МДДО — модуль диагностики диска, обода и поверхности катания колеса.
Это стационарная лазерная система, размещаемая на уровне полотна, работающая в динамике — за один оборот колеса. Принцип работы — лазерная триангуляция.
Он выполнен в виде мобильного лазерного сканирующего комплекса, установленного на роботе-манипуляторе и предназначенного для зон, сложных для доступа традиционными методами. Принцип работы — термографическое сканирование.
Оба модуля оснащены наборами лазерных излучателей и сенсоров, оптимизированных нами под геометрию контролируемых поверхностей.
2. Система управления и обработка сигналов
Мы разработали:
подсистемы обработки сигналов, принимающие данные от обоих модулей;
интерфейс, отображающий:
— сигналы от всех сенсоров, — группировку данных по модулям, — графики полученных измерений.
Система автоматически формирует результат проверки — наличие или отсутствие трещин — и передает его в центральный пост управления роботизированной системой.
Цель проекта
Необходимо было разработать и изготовить экспериментальный образец диагностического модуля и провести его испытания
О задаче
Благодарственное письмо
Разработка системы лазерной диагностики трещин в тележках и колесных парах грузовых вагонов
К нам обратился крупный заказчик, перед которым стояла задача повысить качество и скорость контроля технического состояния железнодорожных вагонов. Ключевой запрос — создать высокотехнологичную систему, способную автоматически выявлять трещины:
в боковых рамах тележек (внутренние и внешние зоны радиусов R-55 буксовых проемов);
в колесных парах (обод, диск и поверхность катания колеса).
Контроль должен осуществляться в автоматическом режиме, без выемки деталей, непосредственно в условиях парка прибытия железнодорожной станции.
